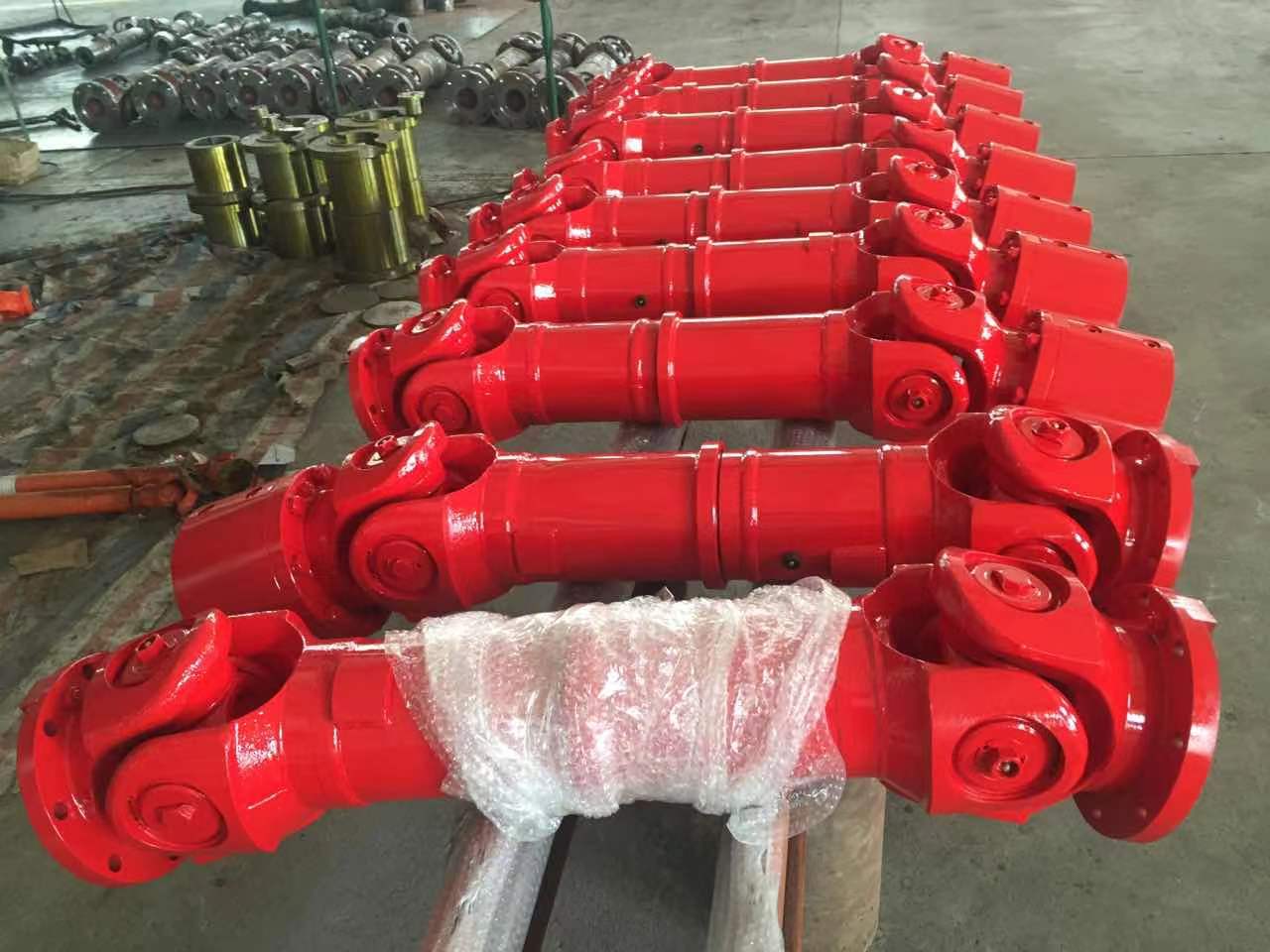

SWC系列萬向軸 JB/T5513-91
用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。十字軸式萬向聯軸器簡稱SWC萬向聯軸器。
咨詢熱線：400-6655-494
SWC萬向軸說明: 是用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。十字軸式萬向聯軸器簡稱SWC萬向聯軸器。其機構的特點，使兩軸存在軸線夾角（一般≤5°-45°之間）的情況下能實現所聯接的兩軸連續回轉，并可靠地傳遞轉矩和運動。SWC萬向聯軸器＊＊的特點是具有較大的角向補償能力，結構緊湊，傳動效率高。在實際應用中根據所傳遞轉矩大小分為重型、中型、輕型和小型。
SWC/SWCZ系列萬向軸基本參數和主要尺寸 JB/T5513-91
公稱 扭矩 (KN.m)
|
A型
|
E型
|
D1
|
D2 (H9)
|
D3
|
Lm/β(15°)
|
K
|
t
|
b
|
g
|
n
|
d
|
法蘭螺栓
|
＊＊ 重量
|
|||
L
|
Lv
|
L
|
Lv
|
||||||||||||||
SWC160
|
18
|
940
|
100
|
910
|
100
|
140
|
95
|
108
|
95
|
16
|
4
|
20
|
6
|
6
|
13
|
M12
|
70
|
SWC180
|
25
|
980
|
100
|
960
|
100
|
155
|
105
|
121
|
105
|
17
|
5
|
24
|
7
|
6
|
15
|
M14
|
92
|
SWC200
|
36
|
1020
|
120
|
1000
|
120
|
175
|
125
|
140
|
115
|
18
|
5
|
28
|
8
|
8
|
15
|
M14
|
126
|
SWC225
|
40
|
1060
|
140
|
1070
|
140
|
196
|
135
|
152
|
125
|
20
|
5
|
32
|
9
|
8
|
17
|
M16
|
168
|
SWC250
|
63
|
1170
|
140
|
1190
|
140
|
218
|
150
|
168
|
145
|
25
|
6
|
40
|
13
|
8
|
19
|
M18
|
238
|
SWC265
|
80
|
1220
|
140
|
1190
|
140
|
233
|
160
|
180
|
150
|
25
|
6
|
40
|
13
|
8
|
19
|
M18
|
280
|
SWC285
|
90
|
1285
|
140
|
1310
|
140
|
245
|
170
|
194
|
160
|
27
|
7
|
40
|
15
|
8
|
21
|
M20
|
340
|
SWC315
|
125
|
1380
|
140
|
1445
|
140
|
280
|
185
|
219
|
180
|
32
|
8
|
40
|
15
|
10
|
23
|
M22
|
472
|
SWC350
|
180
|
1406
|
150
|
1520
|
150
|
310
|
210
|
245
|
194
|
35
|
8
|
50
|
16
|
10
|
23
|
M22
|
660
|
SWC390
|
250
|
1570
|
170
|
1740
|
170
|
345
|
235
|
273
|
215
|
40
|
8
|
70
|
18
|
10
|
25
|
M24
|
886
|
SWC440
|
355
|
1735
|
190
|
1940
|
190
|
390
|
255
|
299
|
260
|
42
|
10
|
80
|
20
|
16
|
28
|
M27
|
1230
|
SWC490
|
500
|
1885
|
190
|
2110
|
190
|
435
|
275
|
351
|
270
|
47
|
12
|
90
|
23
|
16
|
31
|
M30
|
1625
|
SWC550
|
710
|
1955
|
240
|
2285
|
240
|
492
|
320
|
402
|
305
|
50
|
12
|
100
|
23
|
16
|
31
|
M30
|
2368
|
SWC620
|
1000
|
2280
|
250
|
2540
|
250
|
555
|
380
|
426
|
340
|
55
|
12
|
100
|
25
|
16
|
38
|
M36
|
3135
|
公稱 扭矩 (KN.m)
|
L
|
Lv
|
D1
|
D2 (H9)
|
D3
|
Lm/β(5°/10°)
|
K
|
n
|
d
|
法蘭螺栓
|
＊＊ 重量
|
||||||
SWCZ620
|
1250
|
3110
|
250
|
575
|
500
|
426
|
310/330
|
55
|
20
|
25
|
M24
|
||||||
SWCZ680
|
1400
|
3230
|
250
|
635
|
550
|
508
|
335/360
|
55
|
24
|
25
|
M24
|
4570
|
|||||
SWCZ780
|
2500
|
3620
|
250
|
725
|
640
|
630
|
370/405
|
62
|
24
|
31
|
M30
|
6400
|
|||||
SWCZ840
|
3150
|
3840
|
250
|
775
|
710
|
660
|
425/480
|
70
|
24
|
38
|
M36
|
8960
|
|||||
SWCZ920
|
4000
|
4570
|
300
|
855
|
760
|
750
|
460/480
|
80
|
24
|
38
|
M36
|
12550
|
|||||
SWCZ1000
|
5000
|
4790
|
300
|
915
|
840
|
790
|
515535
|
90
|
20
|
50
|
M48
|
17570
|
|||||
SWCZ1100
|
6300
|
5030
|
300
|
1015
|
920
|
850
|
570/600
|
100
|
20
|
50
|
M48
|
24600
|
|||||
SWCZ1200
|
8000
|
3280
|
300
|
1100
|
1000
|
900
|
620/660
|
110
|
20
|
58
|
M56
|
34400
|
|||||
